B: 60 - 100 | L: 110 - 160 | K: 45 - 110 (in cm)

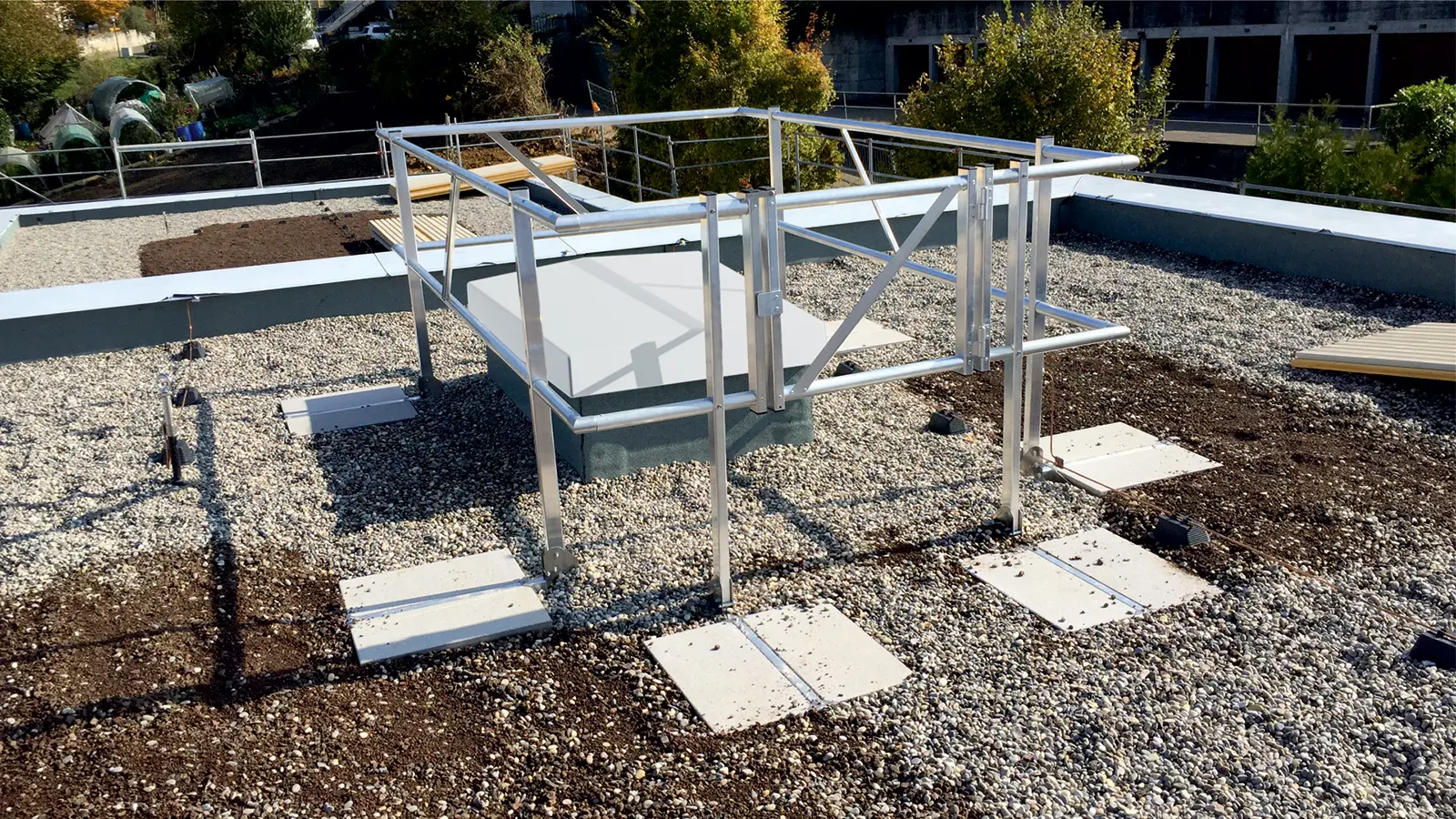

FlachdachAusstieg - Bewährt, leicht, komfortabel.
Der FlachdachAusstieg ist mit allen Wellhöfer-Bodentreppen kombinierbar und bietet eine ganzheitliche Lösung mit optimaler Abstimmung.
Und natürlich auch mit allen geprüften WärmeSchutz- und FeuerSchutz-Varianten. Zur Minimierung der Wärmebrücken empfiehlt sich, gerade beim FlachdachAusstieg, der beste WärmeSchutz WSPH.

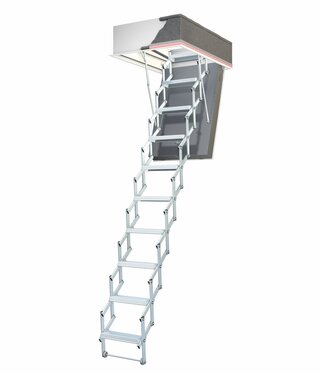

Die Größen reichen von 90x60 cm bis 160x80 cm. Für spezielle Öffnungen, z.B. von ehemaligen Dachfenstern/Oberlichtern, gibt es Sondergrößen (90x90 cm bis 100x100 cm) in Verbindung mit der Scherentreppe Liliput.
Ob mit den dreiteiligen Bodentreppen GutHolz, AluDrei, StahlBlau oder mit der Scherentreppe Liliput, in der praktischen MassBox können Sie die eigenen Maße ganz einfach prüfen und Ihren passenden FlachdachAusstieg konfigurieren.
Aufmaßservice & Einbaubegleitung
Für gewerbliche Kunden bietet Wellhöfer beim ersten FlachdachAusstieg einen besonderen Service an. Für Aufmaß und Einbau steht Wellhöfer beratend zur Seite und geht mit Ihnen aufs Dach. Kontaktieren Sie uns unter [email protected] für weitere Infos.
Der FlachdachAusstieg kann mit allen Wellhöfer Bodentreppen kombiniert werden:
Für die Bodentreppe, die mit dem FlachdachAusstieg kombinert wird, stehen alle Ausstattungsvarianten zur Verfügung. Zur Minimierung der Wärmebrücken empfiehlt sich, gerade beim FlachdachAusstieg, der beste WärmeSchutz WSPH.
- WärmeSchutz WS3D (Dämmung + Dichtung + Deckenanschluss)
- WärmeSchutz WS4D (DoppelDämmung + Dichtung + Deckenanschluss)
- WärmeSchutz WSPH (zertifizierte Passivhaus-Komponente für kaltes Klima)
- FeuerSchutz FS30 (Feuerwiderstand 30 Minuten von unten)
- FeuerSchutz FS30 2S (Feuerwiderstand 30 Minuten von oben und unten)
- FeuerSchutz FS90 2S (Feuerwiderstand 90 Minuten von oben und unten)
- Handlauf für die Bodentreppe / Teleskop-Handlauf bei Scherentreppe
- Komfortbedienung für Treppenteil Liliput
- Bodentreppe mit Schloss vorbereitet für Profilzylinder
- Bodentreppe mit Schloss mit Profilzylinder (PZ)
- Schloss mit Profilzylinder für Flachdach-Deckel
Größen und Maße
Den FlachdachAusstieg gibt es immer in Verbindung mit einer Wellhöfer Bodentreppe.
- Lichte Raumhöhe: 1,90 - 4,10 Meter (je nach Öffnungslänge, Treppentyp und Ausstattung)
- Deckenöffnung: von 90x60 cm bis 160x80 cm
- Sondergrößen Deckenöffnung: 90x90 cm bis 100x100 cm als Ersatz für Oberlichter (muss nicht quadratisch sein); nur mit Scherentreppe Liliput
- Konstruktionshöhe: 45 - 110 cm
Komfortable Einhandbedienung.
Der zentrale Drehgriff ermöglicht die einfache Bedienung mit nur einer Hand. Durch Gasdruckfedern ist das leichte GFK-Satteldach selbstöffnend. Die beidseitige Verriegelung ist bereits werksseitig für ein Profilzylinder-Schloss vorbereitet.
Eine serienmäßige Zusatzstufe, die im Futterkasten des FlachdachAusstiegs an der Austrittsseite angebracht ist, erleichtert das Ein- und Aussteigen.
Auf Gehrung und umlaufend oben am Rahmen sorgt das Wetterschutzprofil aus Aluminium für den sauberen Abschluss.
Hinterlüftung und Einbau
Der obere (Flachdach-)Deckel schützt vor Wind und Wetter, der untere (Bodentreppen-)Deckel garantiert luftdichte Dämmung. Die integrierte Hinterlüftung sorgt für den wichtigen Luftaustausch im Aufbau. So kann sich keine Staunässe bilden, die in einem geschlossen dichten Aufbau sonst schnell zu Schimmel führen kann.

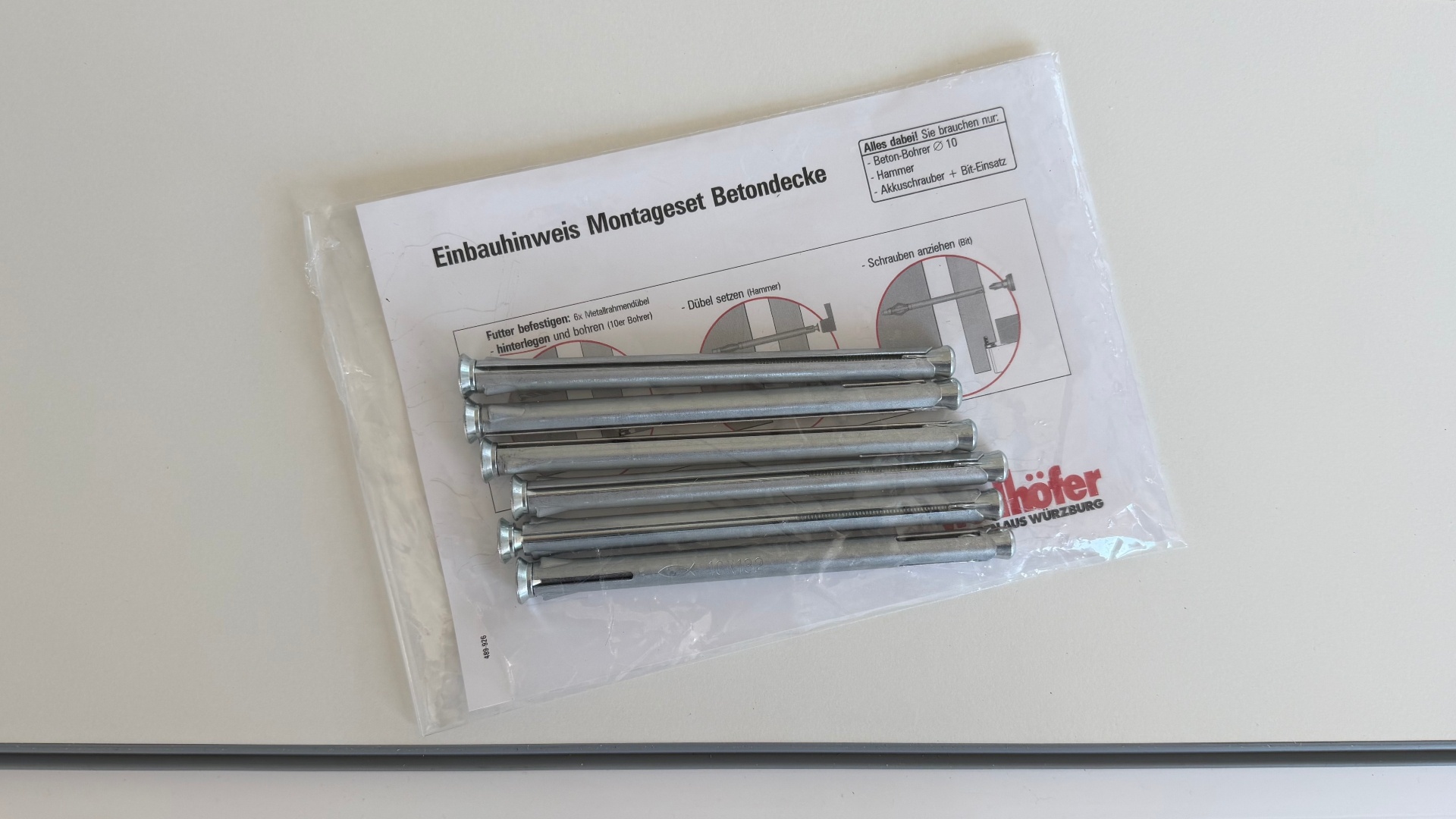

Die getrennten Bestandteile werden nacheinander eingebaut. Durch das geringe Gewicht von 25 kg von Futterkasten, FlachdachAusstieg und Treppe ist der Einbau ohne Kran möglich.
FlachdachAusstieg CAD-Daten und Ausschreibungstexte
Wie für Bodentreppen, bietet Wellhöfer auch für FlachdachAusstiege hier Muster-Zeichnungen im DXF- und DWG-Format.
Diese Daten finden Sie auch im CAD-Manager bei Heinze.
Ausschreibungstexte für Bodentreppen, Flachdachausstiege, Deckentüren, Raumspartreppen und Kniestocktüren als PDF oder txt-Dateien finden Sie hier.
In weiteren Datenformaten (GAEB, XML, DATANORM) stehen Ihnen die Ausschreibungen unter www.heinze.de und unter www.ausschreiben.de zur Verfügung.
Natürlich können Sie auch den FlachdachAusstieg-Konfigurator nutzen und Ihr individuell geplantes Produkt samt geprüften Maßen und allen Details einfach mit der Text-kopier-Funktion in Ihr LV übernehmen.
Unterlagen zum Download
